| 品牌 : | hym | 型號 : | CUT—lL |
| 產品別名 : | 鋁基板分板機 | 用途 : | 裁板機 |
| 適用行業 : | PCB電子 | 產品用途 : | 裁板機 |
1、電路板切割由8片刀片完成,上下兩片為一組，構成一個切割單元。分別 ???????是A、B、C、三組。整個切割過程分為三個階段，A組刀片作為鋁基板導料結構，B組刀片完成50的切割量，由第三組刀片切割 后的50并修光，C組刀片切割 后的40并全部分開，(如下圖)由于每次的切割量很小，因此切割過程中產生的應力較傳統的一次切斷方式減少了80以上，分割好的電路板邊緣平整光滑，板面非常平整，不扭不翹。

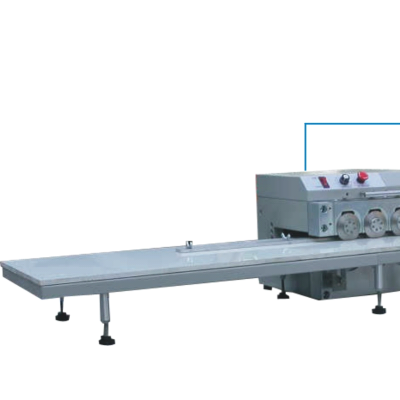

六刀組合圖，（下面三個刀使用過程中是在臺面下面，隱藏式的了，防止傷手）
?
2、由于多次切割的緣故，切割過程非常平穩，大大提高了V-CUT槽的定位 ???????能力，即使切V-CUT槽很淺的電路板，也不會出現V-CUT槽從導向刀跳 ???????出來的情況，避免產生不良。
3、由于刀片切削力小，刀片耐用度大大提高，降低了使用成本。
4、適用于分割LED鋁基板 、銅基板、發光管、燈條板、顯示板等超長板子專用。
?
二．技術指標：
專用于鋁基板燈條的分板，板子不變形，無毛刺，效率高，壽命長，是切割LED燈條鋁基板及FR－4廠家的必選設備，不僅減少了人工成本，也更能保證產品手工分板帶來的傷害。提高了公司效益和效率
?
分板長 : 不限
分板寬度：300mm ??
工作溫度 :1035
分板厚度: 0.53mm
被切割電路板材質 : 鋁基板或FR4-PCB
送板速度 : 0300mm/秒可調
切板效率：以1200mm的鋁基板為例，上面有10條小板子，在分9次的情況下完成分板，1分鐘內這樣的板子可以分1.52.5塊（以操作者熟練程度決定）
主機尺寸：540mm(長)280mm(寬)240(高)
進/出料盤裝好后整體尺寸2400mm(長)460mm(寬)450(高)
刀片材料 ：日本SKD－11
電源 ：220V/50HZ，40W
V-CUT槽周圍零件受到的高度限制:低于20mm
V-CUT槽QQ內側寬度，300mm，右側寬度不限
重量 ：36 kg?
