| 商品型號 | QC11K-6*3200 |
|---|---|
| 商品品牌 | 昌博 |
產品名稱：數控剪板機
型號：QC11K
規格：6×3200

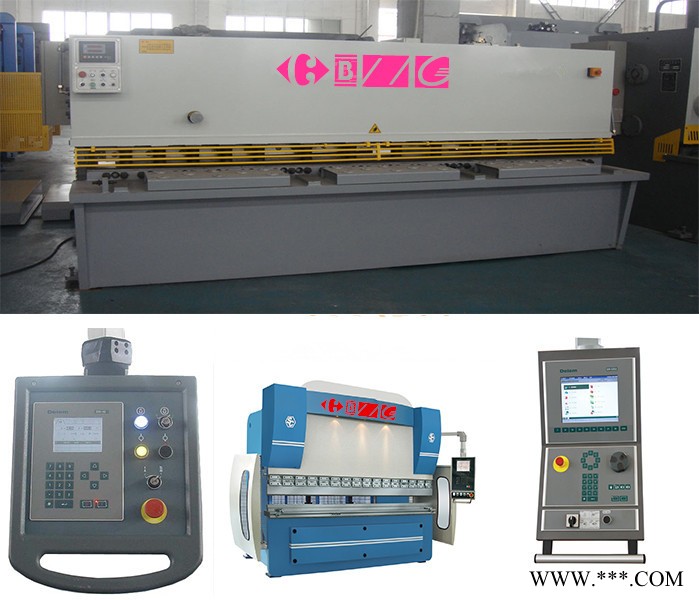

產品簡介：QC11K-6×3200 數控剪板機
詳細介紹：
一、QC11K系列數控液壓閘式剪板機的特點：
1、液壓傳動、焊接式刀架、機架整體焊接，堅固耐用，使用蓄能器回程，平穩迅速。
2、刀架行程可根據剪切板料寬度自行調節，上、下刀各有四個刃口，可翻轉多次使用。

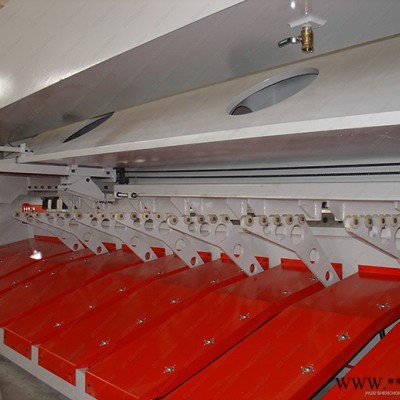

3、剪板壓緊裝置采用獨立的壓料缸，每個壓料缸底部均有塑料墊腳，以防劃傷工件。
4、數控系統與位置編碼器組成閉環控制系統。速度快、精度高、穩定性好，確保后擋料位移精度。同時，數控系統具有補償功能及自動檢測等多項功能。
5、 后擋料機構采用滾珠絲杠,無間隙傳動.
二、技術參數
可剪板厚6 mm 可剪板寬3200 mm
行程次數6 times/min 后擋料行程距離600mm
剪切角 1°～3° 喉口深度 100 mm
主電機功率 7.5KW
三、機床主要配置:
1、 液壓密封件：進口品牌
2、 主要低壓電氣元件:施耐德
四. 數控系統簡介:
(一) 數控系統功能:
1、5.7英寸STN型液晶顯示,16單色。
2、 圖示操作終端安裝在操作面板上,通過CPU接口與可編程控制器連接.可顯示多個用戶操作畫面,并可對所要顯示的畫面進行保密。
3、直接輸入所剪切板料的參數，系統所控制的兩軸自動定位。
4、系統存儲十個加工工序，根據需要任意調用，并且自動執行，操作方便。
5、兩數控軸的伺服電機定位速度可任意調節，從而提高工作效率。
6、系統內設置參數調整功能,可任意修改兩軸的參考點.從而調節數控系統的定位值。
7、系統設有自動退讓功能,可使后擋料在剪板的過程中及時讓開,避免了在剪板的過程中后擋料與板料之間的干涉。
8、每次在機器通斷電后,重新啟動時數控系統所控制的兩軸可以自動尋參考點,確保重復定位精度。
9、X軸定位精度0.05mm，Y軸定位精度0.02mm
10、X軸重復精度0.05mm，Y軸重復精度0.02mm
(二) 數控系統配置:
5.7寸觸摸屏 臺灣海泰克
可編程控制器 日本三菱
變頻調速器 日本三菱
編碼器 日本**
五. 驗收標準
1、驗收方式：設備完工后在供方廠內進行驗收。
2、驗收標準：參照國標GBT14404-93?剪板機精度?及供方出廠標準執行。
六. 售后服務
1、 需方操作工或維修人員可在設備裝配調試階段到供方熟悉機器性能，供方負責為需方操作人員進行技術培訓。
2、 供方提供機器的免費調試服務，需方提供必備的起吊設備及輔助人員。
機器質保期一年，機器在質保期內發生故障，供方負責免費維修（需方違反操作規程由人為引起的損壞除外）。
