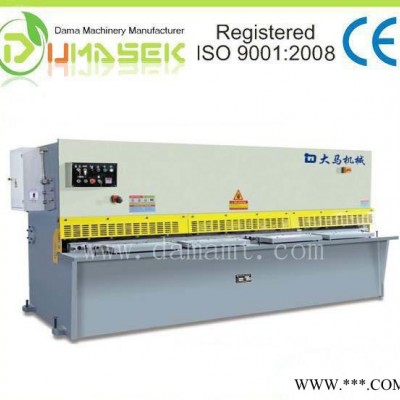

| 類型 | 剪板機 |
|---|---|
| 重量 | 6300（kg） |
| 可加工尺寸 | 3200（mm） |
| 滑塊行程調節量 | 500（mm） |
| 原理 | 冷成型 |
| 剪切角 | 1°30′ |
| 剪切次數 | 8（次/min） |
| 控制形式 | 數控 |
| 作用對象材質 | 金屬 |
| 適用范圍 | 通用 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 整機保修一年 |
| 加工定制 | 是 |
| 動力類型 | 液壓 |
| 主電機功率 | 7.5（kw） |
| 適用行業 | 冶金 |
| 品牌 | DAMA |
| 型號 | QC12Y-8×3200 |
1、機器為全鋼焊接機構，液壓上傳動，振動消除應力，機器強度高、剛性好。液壓擺式剪板機是通過采用主油缸（固定在墻板上）做向下剪切運動、氮氣缸回程，因此簡化液壓系統、運行更穩定。擺式剪板機的上刀架在剪切過程中繞一固定軸線作圓弧擺動，通過杠桿作用，支點受力小，可提高剪切刃壽命、機器壽命，整機結構緊湊，并能無極調節上刀架的行程量，大大提高工作效率； 2、數控系統功能（荷蘭 Delem）：全中文顯示，便于操作。后擋料裝置為機動塊調整，具有單向和雙向定位功能，能有效消除絲杠間隙，具有退讓選料功能，避免擋料裝置與工件的干涉，減少磨損，提高定位精度，具有自動或手動搜索參考點功能。具有斷電位置記憶功能，對參數、位置及程序進行現場保護。具有多步加工編程功能，可實現多步動運行，完成多工步零件一次性加工，提高生產效率； 3、采用防護柵與電器箱聯鎖人生安全保護裝置； 4、采用先進的集成式液壓系統，可靠性好； 5、機器采用機械式扭力同步； 剪板機
6、配埃斯頓(Estun)E10型折彎機專用數顯裝置； 7、配進口高性能旋轉編碼器反饋計數； 8、配國內**液壓集成系統； 9、配法國施耐德或德國西門子低壓電氣； 10、配美國原裝PARKER油缸密封件； 11、配T型絲桿控制后擋料前后運動； 12、配加工凸工作臺補償裝置； 13、配標準上下模具。
主要配置：
1、電氣控制主要電器元件由施耐德生產。 2、油缸的主要密封件由日本華爾卡公司生產。 3、液壓系統全部采用插裝閥控制，液壓主原件采用德國HOERBIGER公司。 4、刀片由上海機械廠生產的“上刀牌”刀片（6CrW2Si）。 5、液壓泵采用航天標準低噪音內嚙合齒輪泵NT3系列（上海誠捷）。 6、選用中國臺灣HIWIN 直線導軌和滾珠絲杠。 7、選用日本松下Panasonic 或者 三菱 伺服驅動器和伺服電機。 8、液壓系統選用德國EMB管路接頭，保證液壓系統長期運行中的穩定。
編輯本段液壓系列剪板機：
采用鋼板焊接結構，液壓傳動，蓄能器回程，性能可靠，外形美觀；刃口間隙調整有指示牌指示，調整輕便快速；設有燈光對線裝置，并能無級調節上刀架的行程量；采用欄柵式人身安全保護裝置；后擋料尺寸及剪切次數有數字顯示裝置。
QC12Y-4×2500 4×2500 1°30' ≥18 20-600 5.5 4,300 3120×1460×1500
QC12Y-4×3200 4×3200 1°30' ≥14 20-600 5.5 6,000 3820×1720×1620
QC12Y-4×4000 4×4000 1°30' ≥10 20-600 5.5 7,500 4620×1850×1700
QC12Y-4×5000 4×5000 1°30' ≥10 20-600 7.5 16,000 5786×2200×2160
QC12Y-6×2500 6×2500 1°30' ≥18 20-600 7.5 5,000 3140×1540×1570
QC12Y-6×3200 6×3200 1°30' ≥14 20-600 7.5 6,500 3840×1660×1620
QC12Y-6×4000 6×4000 1°30' ≥10 20-600 7.5 8,500 4645×1850×1700
QC12Y-6×5000 6×5000 1°30' ≥10 20-750 11 16,000 5786×2200×2060
QC12Y-6×6000 6×6000 1°30' ≥10 20-800 11 17,500 6730×2500×2090
QC12Y-8×2500 8×2500 1°30' ≥14 20-600 11 5,500 3140×1540×1570
QC12Y-8×3200 8×3200 1°30' ≥10 20-600 11 7,200 3840×1660×1620
QC12Y-8×4000 8×4000 1°30' ≥8 20-600 11 9,200 4664×1880×1720
QC12Y-8×5000 8×5000 1°30' ≥7 20-750 15 21,000 5786×2252×2310
QC12Y-8×6000 8×6000 1°30' ≥5 20-750 15 28,000 6900×2570×2280
QC12Y-10×2500 10×2500 2° ≥11 20-600 15 8,500 3350×2050×1950
QC12Y-10×3200 10×3200 1°48' ≥10 20-600 15 9,500 4050×2050×1950
QC12Y-10×4000 10×4000 2° ≥12 20-800 18.5 13,500 4800×2200×2100
QC12Y-12×2500 12×2500 1°40' ≥11 20-800 18.5 10,000 3245×2042×1900
QC12Y-12×3200 12×3200 1°40' ≥10 20-800 18.5 11,500 3945×2042×1900
QC12Y-12×4000 12×4000 1°40' ≥8 20-800 18.5 14,200 4745×2192×2050
QC12Y-16×2500 16×2500 2°20' ≥8 20-800 18.5 11,500 3445×2477×1880
QC12Y-16×3200 16×3200 2°20' ≥7 20-800 18.5 13,800 3945×2477×2035
QC12Y-16×4000 16×4000 2°20' ≥5 20-800 18.5 15,300 4745×2477×2035
QC12Y-20×2500 20×2500 2°30' ≥6 20-800 30 16,000 3260×2188×2340
QC12Y-20×3200 20×3200 2°30' ≥5 30-800 30 18,000 4150×2350×2710
QC12Y-20×4000 20×4000 2°30' ≥5 30-800 37 21,000 4855×2600×2400
QC12Y-20×5000 20×5000 2°30' ≥4 20-800 37 30,000 5900×3000×3300
QC12Y-25×2500 25×2500 3° ≥5 40-800 37 21,000 3500×2400×2500
QC12Y-25×3200 25×3200 3° ≥4 40-1000 37 26,000 4200×2400×2500
