| 產地 | 湖南 |
|---|---|
| 動力類型 | 電動 |
| 加工定制 | 是 |
| 執行質量標準 | 國標 |
| 產品類型 | 全新 |
| 控制形式 | 數控 |
| 類型 | 攻絲機,深孔鉆床,銑鉆床,組合鉆床 |
| 適用范圍 | 通用型 |
| 外形尺寸 | 3600*1200*1850mm |
| 主電機功率 | 5.5kw |
| 主軸轉速范圍 | 300-1500 |
| 是否庫存 | 否 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 作用對象材質 | 金屬 |
| 鉆孔直徑范圍 | 2.5-40 |
| 軸數量 | 多軸 |
| 主軸孔錐度 | 定制 |
| 品牌 | 伏特 |
| 型號 | SK-ZKJ-30/40/50 |
SK-ZKJ-30/40/50型數控鉆孔機技術參數：
一、 設備概述：

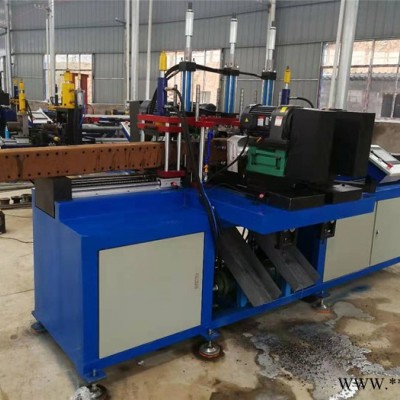

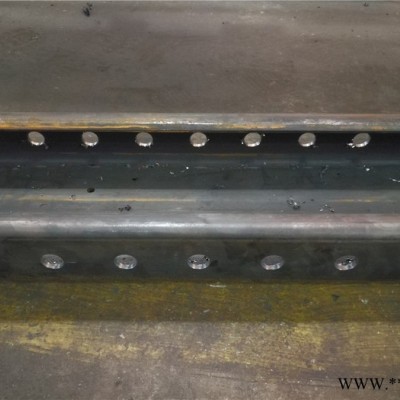

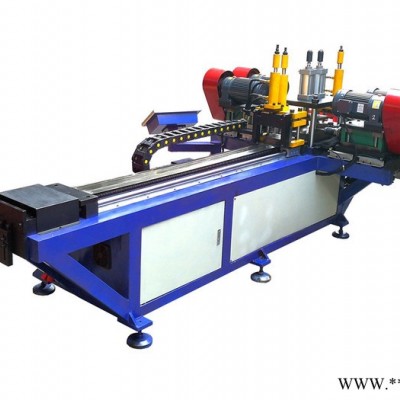

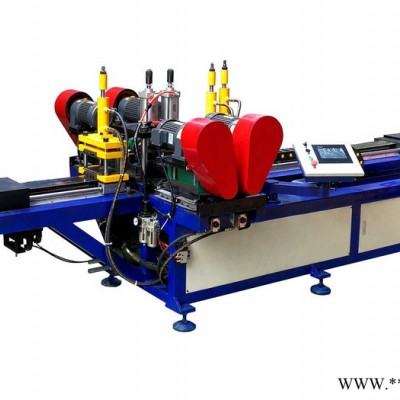

SK-ZKJ-30/40/50型數控鉆孔機是我司應市場需求開發的一款可在圓管、方管、型材多面分別做單種或多種不同規格孔徑鉆孔加工的機型（注：該機工作原理為鉆孔重型動力頭位置固定不動，由送料車夾頭夾住工件運行鉆孔，該機型很好的避免了很多工件因材料尺寸規格變化大或因運輸擠壓變形厲害而無法穿插模芯導致需高頻率更換模具才能沖孔而帶來的困擾），孔距可按要求設定，通過更換鉆頭、觸摸屏輸入相關產品參數即可輕松完成貴司提供的不同產品鉆孔加工工藝，該機鉆孔平穩，定位準確。整機夾緊、定位等機構采用液壓控制；鉆孔采用液壓油缸驅動重型動力頭實現鉆孔，工件定位X坐標由伺服驅動，（該機設計為雙送料系統，即前送后拉，以保證工件材料不損耗），整機控制采用微電腦控制，通過觸摸屏界面進行參數設定及操作切換，操作簡單方便、并可存儲50個以上產品的加工參數。
二、 主要技術參數：
| 設備型號 | SK-ZKJ-30 | SK-ZKJ-40 | SK-ZKJ-50 |
| 最大圓管規格 | Ф50（銅、鋁、鋼） | Ф80（銅、鋁、鋼） | Ф100（銅、鋁、鋼） |
| 最大方管規格 | 50×50 | 80×80 | 100×100 |
| 最大加工壁厚 | 4mm（不銹鋼） | 8mm（不銹鋼） | 10mm（不銹鋼） |
| 最大加工壁厚 | 4mm（銅、鋁、鋼） | 8mm（銅、鋁、鋼） | 10mm（銅、鋁、鋼） |
| 沖孔規格 | Ф3.5～Ф10mm | Ф3.5～Ф30mm | Ф3.5～Ф40mm |
| 一次送料最大長度 | 1500mm | 1500mm | 1500mm |
| 連續加工孔數量 | 不限 | 不限 | 不限 |
| 最大工件長度 | 6000mm | 6000mm | 6000mm |
| 加工效率 | 6-8秒/孔 | 8-10秒/孔 | 10-15秒/孔 |
| 最大送料速度 | 800mm/S | 800mm/S | 800mm/S |
| X軸重復定位精度 | ±0.05mm | ±0.05mm | ±0.05mm |
| 電源規格 | 380±10V，50HZ | 380±10V，50HZ | 380±10V，50HZ |
| 設備總功率 | 5.2kw | 10kw | 10.5kw |
| 工作壓力 | 4Mpa | 7Mpa | 10Mpa |
| 外形尺寸 | 3600×1200×1850mm | 3600×1200×1850mm | 3600×1200×1850mm |
三、 功能特點：
1、 人性化操作界面，僅需輸入產品的孔位坐標參數即可進行產品加工，無需專業人員編程。
2、 控制系統：觸摸屏操作界面+臺灣臺達數字控制系統+臺灣臺達伺服系統。
3、 加工范圍廣：通過更換模具可加工Ф3.5-Ф40mm的孔（具體可按客戶要求定制）。
4、 本機能在復雜形狀的工件上加工全孔或半孔。
5、 本機可連續加工無限個孔，并可儲存100個以上產品加工參數。
6、 產品檢索方面，可按序號檢索、編號檢索、亦可逐行檢索。
7、 機床調整方便，自緊夾頭更換鉆頭迅速，可大大節省調機時間。
8、 自動化加工產品一致性好，產品質量更穩定。
9、 該機型適用于任何等距離與不等距離孔距的工件鉆孔。
