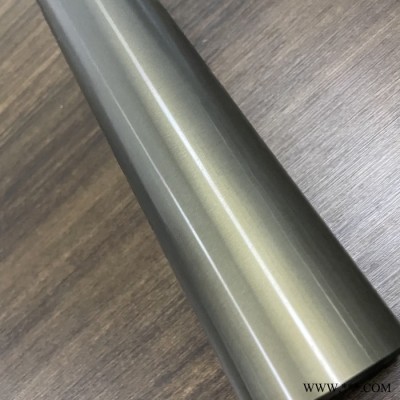

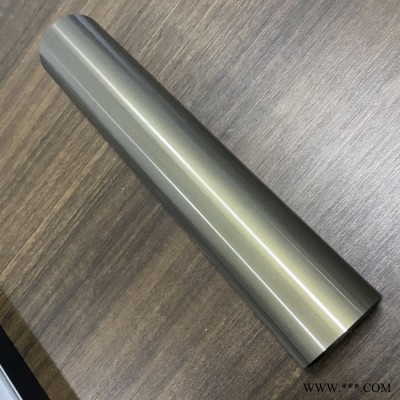

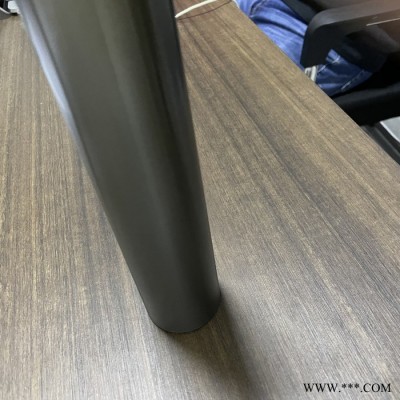

| 產(chǎn)品參數(shù) | 120mm |
|---|---|
| 產(chǎn)地 | 江蘇 |
| 產(chǎn)品用途 | 工業(yè)用途 |
| 鍍層厚度 | 50um |
| 服務(wù)項(xiàng)目 | 加工 氧化 |
| 供貨地 | 江蘇 |
| 類型 | 陽極氧化加工 |
| 主要工藝 | 陽極氧化 |
| 加工設(shè)備數(shù)量 | 10（臺(tái)(套)） |
| 操作方式 | 半自動(dòng) |
| 加工貿(mào)易形式 | 定制加工 |
硬質(zhì)氧化全稱硬質(zhì)陽極氧化處理。硬質(zhì)陽極氧化膜一般要求厚度為25-150um，大部分硬質(zhì)陽極氧化膜的厚度為50-80um，膜厚小于25um的硬質(zhì)陽極氧化膜，用于齒鍵和螺線等使用場(chǎng)合的零部件，耐磨或絕緣用的陽極氧化膜厚度約為50um，在某些特殊工藝條件下，要求生產(chǎn)厚度為125um以上的硬質(zhì)陽極氧化膜，但是必須注意陽極氧化膜越厚，其外層的顯微硬度可以越低，膜層表面的粗糙度增加。硬質(zhì)陽極氧化的槽液，一般是**溶液以及**添加有機(jī)酸，如草酸、氨基磺酸等。另外，可通過降低陽極氧化溫度或降低**濃度來實(shí)現(xiàn)硬質(zhì)陽極氧化處理。對(duì)于銅含量大于5%或硅含量大于8%的變形鋁合金，或者高硅的壓鑄造鋁合金，也許還應(yīng)考慮增加一些陽極氧化的特殊措施。例如：對(duì)于2XXX系鋁合金，為了避免鋁合金在陽極氧化過程中被燒損，可采用385g/L的**加上15g/L草酸作為電解槽液，電流密度也應(yīng)該提高到2.5A/dm以上。
