| 電源 | 220V |
|---|---|
| 工作臺尺寸 | 260×280mm |
| 適用材質 | 陶瓷 |
| 適用對象 | 電子 |
| 售后服務 | 整機保修一年 |
| 外形尺寸 | 1240×760×1340mm |
| 新舊程度 | 全新 |
| 印刷面積 | 200*200mm |
| 印刷速度 | 450/Hr |
| 印刷顏色 | 單色 |
| 重量 | 450kg |
| 操作方式 | 半自動 |
| 品牌 | 建宇網印 |
| 型號 | JY-IC-200A |
| 加工定制 | 是 |
| 印刷面 | 平面 |
| 網框尺寸 | 380*380mm |

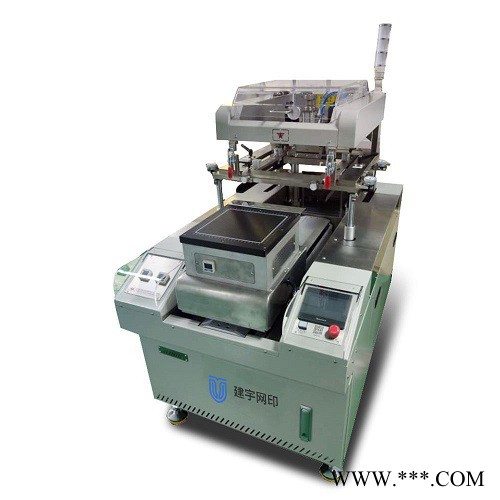

JY-IC系列厚膜專用平面印刷機
JY-IC-200A
一、外形結構及主要參數
外形結構說明
1.CCD顯示屏幕 2.觸摸板面板 3.電源開關 4.急停開關
5.啟動開關 6.地腳杯與腳輪 7.CCD對位相機 8.真空吸氣平臺
9.刮刀壓力顯示 10.刮刀壓力調節 11.電控箱
|
|
廣泛用于觸摸屏線路及BM印刷、陶瓷電容、電阻器、厚膜電路、陶瓷電路、濾波器、玻璃釉電位器、介質天線、陶瓷金屬化、RFID、汽車油位傳感器、張力傳感器、空氣質量傳感器、壓力傳感器（壓阻式、電容式）一體化LED燈頭、壓電陶瓷元器件、LED陶瓷基板、LTCC、MLCC、濾光片、陶瓷厚膜電路、太陽能硅片、片式元氣件及電子部件印刷工藝制造。(可以實現埋孔印刷、通孔印刷)
三、主要參數
1）印刷平臺X、Y、θ通過CCD自動找正“+” “o” “外形” 標對位印刷
2）本機是標準厚膜電路印刷機，主要特點為易用、高效率、高精度；
3）本機機頭整體擠壓鑄造采用全電機設計，跑臺、刮刀、印刷、真空全部采用電機驅動；
4）印刷壓力采用電氣比例閥穩定氣壓在±0.01Mpa以內（如0.54-0.56Mpa），進一步提高氣壓控制精度。
2. 主要性能
A. 整體結構——機體采用口型鋼材焊接，上表面整體平磨精度±0.05，機頭單元整體鑄造
B. 動力拖動——印刷壓力、印刷架驅動、平臺驅動分別采用獨立的動力源，PLC控制。
C. 網架結構——
1） 網版架采用整體固定結構，結構緊湊，剛性強。
2） 網版固定鎖定在支架上，支架固定連接在整體結構上，
D. 印刷系統——
1） 印刷/覆墨速度——印刷/覆墨速度恒定，并可獨立調節。
2) 印刷驅動————日本伺服拖動系統，絲桿傳動；低速無爬行，高速無抖動。
3) 印刷行程————觸摸屏數字設定行程（1~260mm），獨立調校。
4) 印刷導向————選用臺灣上銀絲桿，8導程。
5) 刮印系統————刮墨/回墨的角度可調節，動作靈活，剛性強。
6) 刮印壓力————可精密微調印刷和回墨壓力，電子屏顯示，電氣比例閥恒定設定值。
E. 控制系統——
三菱PLC控制電路，臺灣產觸摸屏(人機界面)。
F. 平臺系統——
1) 平臺驅動————松下伺服加上銀絲桿驅動拖動平臺前后移動，定位±0.01。
2) 平臺升降————手動輸入電動精密升降，平臺可調節（0~14mm）調節單位0.01。
3) 平臺結構————三角斜坡機構保證升降平穩。
4) 真空吸氣————強力自動真空吸附，保證套印準確。
E. CCD視覺系統——
1) 鏡頭————— 35mm CCTV鏡頭
2) 工控機———— TANK-800
3) 顯示器———— PHILIPS 15寸
4) 取像方式——— 二套500萬像素CCD數字相機
五、結構說明
1) 位置顯示：可顯示CCD鏡頭調節移動量，直觀大方。X軸和Y軸共有四處。
2) 真空壓力：平臺內真空的負壓值顯示，并輸出滿足氣壓信號，使設備運行動作更加可靠。
3) CCD系統：采用兩個高清晰相機對位，同軸光鏡頭，有拍照清晰，對位快速，精度高的特點。
4) 控制面板： CCD影像系統外的操作全都在這個觸摸屏操作，有急停按鈕、啟動按鈕和電源開關。
5) 印刷頭：采用兩個SMC雙桿氣缸，行程可調，其特點運行平穩，壽命長。保證印刷出來的刷產品的質量穩定可靠。
6) 網版鎖緊：采用四個亞德客氣缸同時壓緊網版，夾緊力均勻可靠，網版可以非常平穩的固定的框架上。并且換取網版方便快捷。
7) 刮刀壓力：包含刮刀壓力調節、刮刀壓力顯示、背壓壓力調節和背壓壓力顯示。是通過精密調壓閥來調節印刷氣缸的壓力，在0.10~0.70Mpa范圍內任意可調，并且顯示和低壓報警。背壓壓力是用來消除印刷刀來的自重，讓實際值更加真實。
七、技術服務說明
1. 售后服務的方法：定期或不定期走訪維護、操作及技術培訓。
2. 售后服務的費用：保修期內，我司承擔；保修期后，我司收取配件費用。
3. 售后服務專線：李經理0731-8552 3328；13348699119（微信同號）
4. 服務內容：
1) 設備配件的質量問題，在一年內免費更換。
2) 設有厚膜印刷打樣車間，可代為客戶提供售前售后打樣服務。
3) 設備出現故障，收電話通知后，電話溝通不能解決時，我司在8小時內到達現場解決問題。
4) 售后服務不僅僅是設備的維修維護，還包含工藝技術的全力潛心支援，我公司工藝技術人員可在進行現場技術培訓，提供全套厚膜印刷工藝技術、信息及設備方案。
