| 產品類型 | 數控加工中心 |
|---|---|
| 額定電壓 | 380V |
| 工作形式 | 全自動 |
| 控制形式 | 數控 |
| 適用范圍 | 適用于加工鋁型材安裝孔、鎖孔、切割、異形加工 |
| 刀具數量 | 8 |
| 動力類型 | 機械傳動 |
| 加工精度 | 精密 |
| 控制方式 | 半閉環控制 |
| 控制系統 | 新代 |
| 售后服務 | 電話 |
| 新舊程度 | 全新 |
| 用途 | 數控特種加工 鉆孔 銑槽 銑型 平面雕刻 |
| 原理 | 數控 |
| 運動方式 | 點位直線控制 |
| 重量 | 5200 |
| 主電機功率 | 9.0KW |
| 安裝形式 | 落地式 |
| 主軸轉速范圍 | 0-24000 |
| 是否庫存 | 是 |
| 適用行業 | 船舶 航空 鋁門窗幕墻 工業鋁材加工 |
| 布局形式 | 立式 |
| 分類 | 數控機床 |
| 作用對象材質 | 鋁型材 |
| 加工尺寸范圍 | 800x5500x400 |
| 品牌 | 明美數控 |
| 型號 | JGZX4-CNC-6000 |
| 加工定制 | 是 |
歡迎光臨山東明美數控機械有限公司

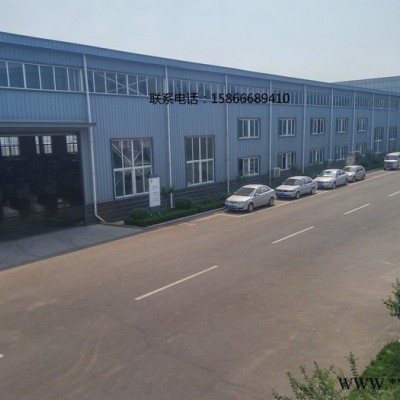

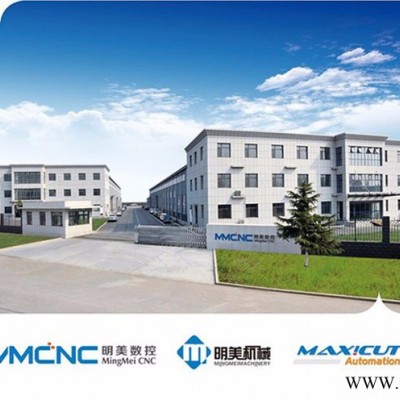

山東明美數控機械有限公司（MMCNC）始建于1995年，總部位于山東濟南，公司總占地面積70000平方米，建筑面積38000平方米，員工200余人，擁有大學以上學歷專業人才100余人，擁有強大的研發團隊和生產能力，是一家集CNC數控技術的研發、生產、銷售、服務為一體的高新技術企業。
作為知名的專業加工設備制造企業，全面服務于軌道交通，航空航天，汽車船舶 , 鋁門窗幕墻，板材類等工業鋁材的加工制造領域。公司主要產品有鋁工業型材數控加工中心、鋁工業型材大型龍門五軸數控加工中心，鋁型材大型龍門四軸數控加工中心，鋁型材三軸數控加工中心，數控鉆銑加工中心，數控鉆銑床，門窗幕墻加工設備以及新一代（定制）板式家具數控開料機等系列產品的設計、研發、生產與制造。

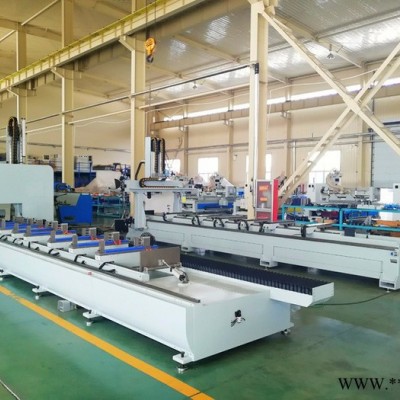

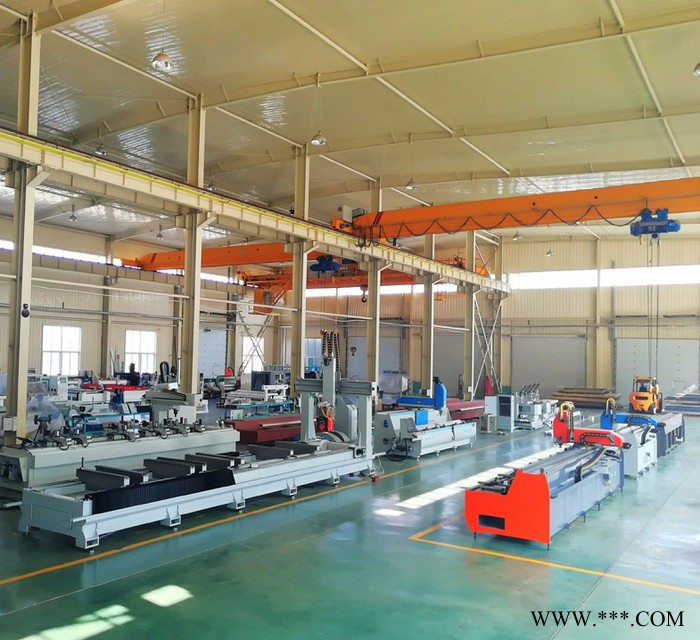

明美現有精良的加工中心、大型龍門刨床、臥式鏜床等專業機加工設備，生產實現了專業化，規模化的模式。形成系統、專業的生產裝配能力，技術與設備的精妙結合巧奪天工地締造了明美產品品質最堅實的基礎。
公司在全國各地設有30余個營銷服務機構，可就近快捷地為用戶提供服務。
選擇明美，明天更美好！

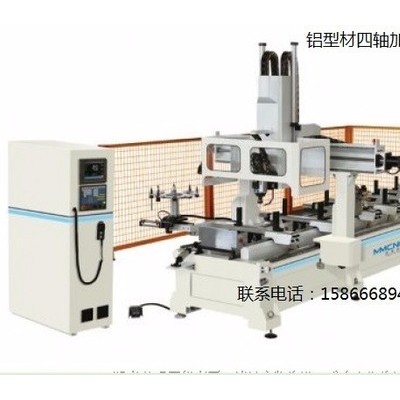

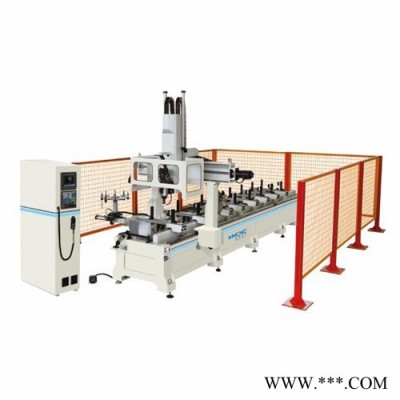

設備特點
適用于大中型模具制造，船舶，鋁合金結構件的加工，軌道交通、汽車防撞梁、光伏、鋁門窗幕墻等鋁型材結構件的加工，是加工精度要求較高，形狀復雜零件和模具行業、航空航天工業的理想設備。
采用臺灣新代或德國PA CNC數控系統控制（具備RTCP功能），機床運動部分采用進口伺服電機和伺服驅動器，定位速度快，運行平穩。
數控系統配置文件存儲單元，可儲存上萬個不同的加工程序文件，現場生產中操作者可自由調用，方便快捷。數控系統自身具備故障檢測，斷點恢復，斷電恢復等功能，控制系統采用單元模塊化結構，便于生產現場的維修和維護。
設備由于采用先進的CNC數控系統，該機可同時滿足鉆孔、銑削、剛性攻絲及鋸切等多種加工需求。
四軸擺頭采用意大利自動換刀9.0KW主軸，可實現自動換刀功能，自動對刀功能。可實現不同規格的鋁材多方位多角度的加工。獨有的鋸片切削功能，可實現多方位、多角度精密鋸切。
換刀刀庫采用斗笠式（8把）8把刀位，滿足型材加工不同孔位快速換刀要求。
設有噴霧冷卻功能，有效增加切削鋁型材表面質量，延使用壽命。
研發設計的系統軟件、后處理，滿足不同工藝的精加工要求，操作方便。
可實現雙工作區加工模式，即實現一區加工，一區拆卸工件。機床加工交替運行。
機床床身為整體重型焊接方式，數控銑床強力切削設計標準。經整體時效退火后，由數控加工中心整體加工而成，機床龍門結構采用整體焊接結構，相對通用機床具有加工精度高，結構穩定，使用年限長等諸多優點。
技術參數
電源：380V 50HZ
工作壓力：0.6～0.8Mpa
總功率：16KW
電主軸功率：9.0kw
電主軸轉速：24000r/min
電主軸輸出扭矩：6.4NM
耗氣量：
刀庫：8把刀位
刀柄規格：ISO30
刀具安裝長度：100mm
夾具工位：8
加工行程： X6000mm
Y500mm
Z300mm
進給速度： X50m/min
Y25m/min
Z10m/min
加工范圍：6000x500x300mm
潤滑：自動潤滑系統
冷卻：油霧泵
外形尺寸9000x2230x3060mm
重量：5700kg
加工精度
定位：±0.05mm/500mm
重復定位：±0.03mm/500mm
鉆銑垂直度：±0.02mm/100mm
圓柱度：±0.05mm
主要元器件配置表：
| 名稱 | 品牌 | 規格 | 產地 |
| 數控CNC控制系統 | 德國PA |
| 德國 |
| 主軸 | HSD |
| 意大利 |
| 變頻器 | 臺達 |
| 臺灣 |
| 伺服電機 | 安川 |
| 日本 |
| 減速機 | 新寶 |
| 日本 |
| 導軌 | ABBA/上銀 |
| 臺灣 |
| 滑塊 | ABBA/上銀 |
| 臺灣 |
| 齒條 | 亨利安 |
| 德國 |
| 氣動元件 | 亞德客 |
| 臺灣 |
| 電氣件 | 西門子/施耐德 |
| 德國/法國 |
|
|
|
|
|
