| 工作形式 | 全自動 |
|---|---|
| 控制形式 | 數控 |
| 產品類型 | 數控加工中心 |
| 額定電壓 | 380V |
| 適用范圍 | 適用于加工鋁型材安裝孔、鎖孔、切割、異形加工 |
| 刀具數量 | 8 |
| 動力類型 | 機械傳動 |
| 加工精度 | 精密 |
| 控制方式 | 半閉環控制 |
| 控制系統 | 新代 |
| 售后服務 | 電話 |
| 新舊程度 | 全新 |
| 用途 | 數控特種加工 鉆孔 銑槽 銑型 平面雕刻 |
| 原理 | 數控 |
| 運動方式 | 點位直線控制 |
| 重量 | 5200 |
| 主電機功率 | 9.0KW |
| 安裝形式 | 落地式 |
| 主軸轉速范圍 | 0-24000 |
| 是否庫存 | 是 |
| 適用行業 | 船舶 航空 鋁門窗幕墻 工業鋁材加工 |
| 布局形式 | 立式 |
| 分類 | 鋁型材復合加工中心 |
| 作用對象材質 | 鋁型材 |
| 加工尺寸范圍 | 800x5500x400 |
| 品牌 | 明美數控 |
| 型號 | JGZX4-CNC-6000 |
| 加工定制 | 是 |
鋁型材數控加工中心 工業鋁型材數控加工中心 四軸數控加工中心 龍門加工中心

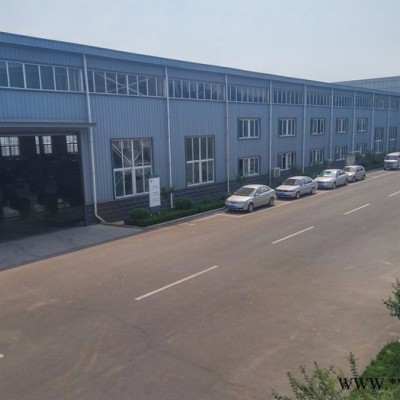

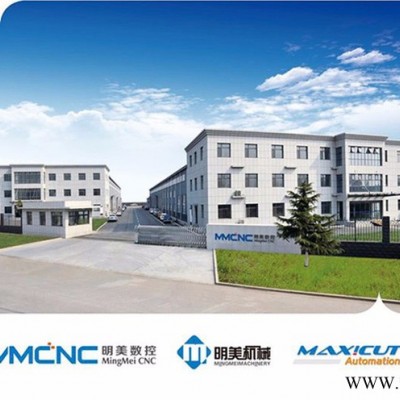

歡迎光臨山東明美數控機械有限公司
山東明美數控機械有限公司（MMCNC）始建于1995年，總部位于山東濟南，公司總占地面積70000平方米，建筑面積38000平方米，員工200余人，擁有大學以上學歷專業人才100余人，擁有強大的研發團隊和生產能力，是一家集CNC數控技術的研發、生產、銷售、服務為一體的高新技術企業。
作為知名的專業加工設備制造企業，全面服務于軌道交通，航空航天，汽車船舶 , 鋁門窗幕墻，板材類等工業鋁材的加工制造領域。公司主要產品有鋁工業型材數控加工中心、鋁工業型材大型龍門五軸數控加工中心，鋁型材大型龍門四軸數控加工中心，鋁型材三軸數控加工中心，數控鉆銑加工中心，數控鉆銑床，門窗幕墻加工設備以及新一代（定制）板式家具數控開料機等系列產品的設計、研發、生產與制造。

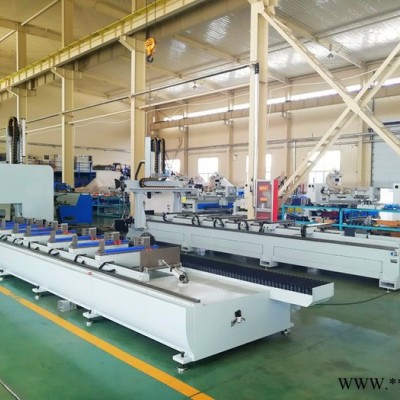

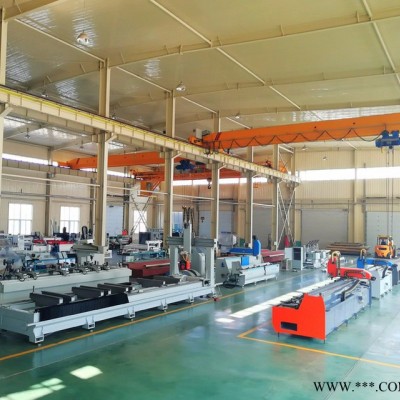

明美現有精良的加工中心、大型龍門刨床、臥式鏜床等專業機加工設備，生產實現了專業化，規模化的模式。形成系統、專業的生產裝配能力，技術與設備的精妙結合巧奪天工地締造了明美產品品質堅實的基礎。
公司在全國各地設有30余個營銷服務機構，可就近快捷地為用戶提供服務。
選擇明美，明天更美好！

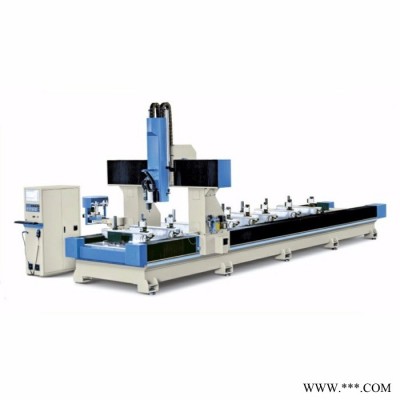

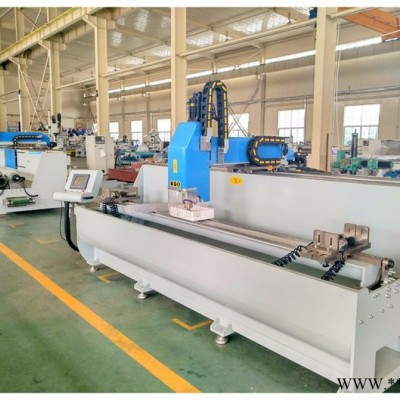

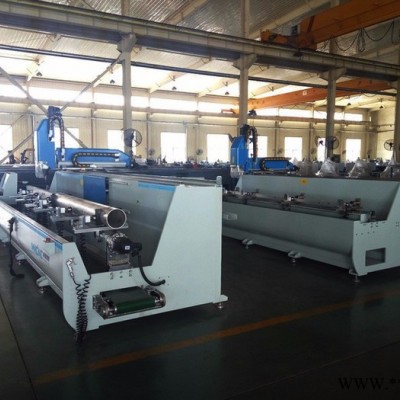

鋁型材數控加工中心 工業鋁型材數控加工中心 四軸數控加工中心 龍門加工中心 設備特點
適用于大中型模具制造，船舶，鋁合金結構件的加工，軌道交通、汽車防撞梁、光伏、鋁門窗幕墻等鋁型材結構件的加工，是加工精度要求較高，形狀復雜零件和模具行業、航空航天工業的理想設備。
采用臺灣新代C數控系統控制（具備RTCP功能），機床運動部分采用進口伺服電機和伺服驅動器，定位速度快，運行平穩。
數控系統配置文件存儲單元，可儲存上萬個不同的加工程序文件，現場生產中操作者可自由調用，方便快捷。數控系統自身具備故障檢測，斷點恢復，斷電恢復等功能，控制系統采用單元模塊化結構，便于生產現場的維修和維護。
設備由于采用先進的CNC數控系統，該機可同時滿足鉆孔、銑削、剛性攻絲及鋸切等多種加工需求。
四軸擺頭采用意大利自動換刀9.0KW主軸，可實現自動換刀功能，自動對刀功能。可實現不同規格的鋁材多方位多角度的加工。獨有的鋸片切削功能，可實現多方位、多角度精密鋸切。
換刀刀庫采用斗笠式（8把）8把刀位，滿足型材加工不同孔位快速換刀要求。
設有噴霧冷卻功能，有效增加切削鋁型材表面質量，提高刀具使用壽命。
研發設計的系統軟件、后處理，滿足不同工藝的精加工要求，操作方便。
可實現雙工作區加工模式，即實現一區加工，一區拆卸工件。機床加工交替運行。
機床床身為整體重型焊接方式，數控銑床強力切削設計標準。經整體時效退火后，由數控加工中心整體加工而成，機床龍門結構采用整體焊接結構，相對通用機床具有加工精度高，結構穩定，使用年限長等諸多優點。
技術參數
電源：380V 50HZ
工作壓力：0.6～0.8Mpa
總功率：16KW
電主軸功率：9.0kw
電主軸轉速：24000r/min
電主軸最大輸出扭矩：6.4NM
耗氣量：
刀庫：8把刀位
刀柄規格：ISO30
刀具最大安裝長度：100mm
夾具工位：8
加工行程： X6000mm
Y500mm
Z300mm
進給速度： X50m/min
Y25m/min
Z10m/min
加工范圍：7000x500x300mm
潤滑：自動潤滑系統
冷卻：油霧泵
外形尺寸9000x2230x3060mm
重量：5700kg
加工精度
定位：±0.05mm/500mm
重復定位：±0.03mm/500mm
鉆銑垂直度：±0.02mm/100mm
圓柱度：±0.05mm
主要元器件配置表：
| 名稱 | 品牌 | 規格 | 產地 |
| 數控CNC控制系統 | 新代 |
| 臺灣 |
| 主軸 | HSD |
| 意大利 |
| 變頻器 | 臺達 |
| 臺灣 |
| 伺服電機 | 安川 |
| 日本 |
| 減速機 | 新寶 |
| 日本 |
| 導軌 | ABBA/上銀 |
| 臺灣 |
| 滑塊 | ABBA/上銀 |
| 臺灣 |
| 齒條 | 亨利安 |
| 德國 |
| 氣動元件 | 亞德客 |
| 臺灣 |
| 電氣件 | 西門子/施耐德 |
| 德國/法國 |
|
|
|
|
|
