| 型號 | DXGF-24-24-8 |
|---|---|
| 建議零售價 | ￥130000.00 |
| 加工定制 | 是 |
| 功率 | 2.5（kw） |
| 外形尺寸 | 2300mm1700mm2500mm |
| 灌裝頭數 | 18 |
| 灌裝量 | 500（ml） |
| 適用瓶高 | 300（mm） |
| 適用瓶徑 | 70（mm） |
| 生產能力 | 8000（罐/分鐘） |
| 灌裝精度 | 可調（%） |
| 包裝類型 | 瓶 |
| 工作原理 | 常壓 |
| 適用對象 | 果汁飲料,碳酸飲料,酒類飲料,礦泉水、純凈水 |
| 適用行業 | 餐飲,食品,日化,醫藥,**,化工 |
| 物料類型 | 液體 |
| 自動化程度 | 全自動 |
| 售后服務 | 整機終身維護 |
| 包裝 | 包裝尺寸 |
| 品牌 | 蘇州吉拓 |
| 基礎參數 | 適用行業 |
| 建議零售價:￥130000.00 | 加工定制:是 |
| 功率:2.5（kw） | 外形尺寸:2300mm*1700mm*2500mm |
| 灌裝頭數:18 | 灌裝量:500（ml） |
| 適用瓶高:300（mm） | 適用瓶徑:70（mm） |
| 生產能力:8000（罐/分鐘） | 灌裝精度:可調（%） |
| 包裝類型:瓶 | 工作原理:常壓 |
| 適用對象:果汁飲料,碳酸飲料,酒類飲料,礦泉水、純凈水 | 適用行業:餐飲,食品,日化,醫藥,**,化工 |
| 物料類型:液體 | 自動化程度:全自動 |
| 售后服務:整機終身維護 | 導購推薦加載中...企業實景展示 以下照片由指定第三方公司于2014年08月實地上門拍攝，并經獨立**機構核實認證！ 前一頁1張大圖7張大圖1張大圖5張大圖1張大圖 后一頁 |
| 1張大圖 后一頁 |

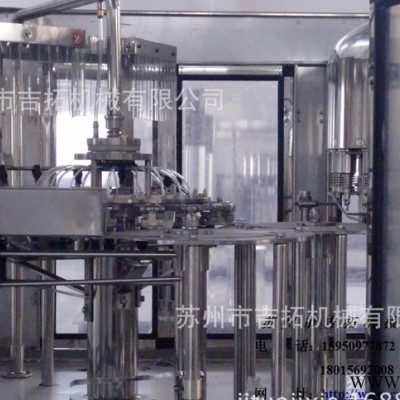

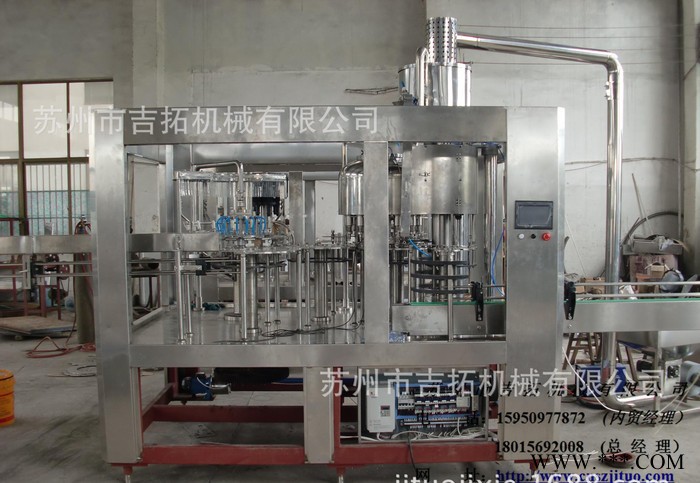

XGF18-8-6型三合一PET瓶灌裝機
1.1概述
瓶子由瓶子風送系統通過撥瓶星輪傳送至三合一灌裝機。沖瓶機回轉盤上裝有瓶夾，瓶夾夾住瓶口沿一導軌翻轉180°，使瓶口向下。在沖瓶機特定區域，噴嘴噴出沖瓶消毒液或水，對瓶子內壁進行沖洗。瓶子經沖洗、瀝干后在瓶夾夾持下沿導軌再翻轉180°，使瓶口向上。洗凈后的瓶子通過撥瓶星輪由沖瓶機導出并傳送至灌裝機。進入灌裝機的瓶子由瓶頸托板卡住瓶口保持。灌裝閥通過閥升降機構在凸輪作用下實現下降與上升。灌裝采用壓力灌裝方式。灌裝閥下降接觸瓶口后打開完成灌裝過程，灌裝結束后灌裝閥上升離開瓶口，瓶子通過卡瓶頸過渡撥輪進入旋蓋機。旋蓋機上的止旋刀卡住瓶頸部位，保持瓶子直立并防止旋轉。旋蓋頭在旋蓋機上保持公轉并自轉，在凸輪作用下實現抓蓋、套蓋、旋蓋、脫蓋動作，完成整個封蓋過程。成品瓶通過出瓶撥輪從旋蓋機傳送到出瓶輸送鏈上，由輸送鏈傳送出三合一瓶裝機。整機設備采用封窗封閉，封窗高度高于設備**高點，進、出瓶處留有適當的通道，封窗底部留有排風槽。
主要特點：
1.本機結構緊湊，控制系統完善，操作方便，自動化程度高。
2.與物料接觸的零件均采用**不銹鋼制造，耐腐蝕，易清洗。
3.采用高精度、高速定量灌裝閥，液位準確無液損，確保優良的灌裝質量。
4.封蓋頭采用恒扭矩裝置，該裝置保證封蓋質量，并且不會損壞瓶蓋。
5.采用高效的理蓋系統，有完善的喂蓋及保護裝置。
6.設有完善的清洗管理系統，確保灌裝前的沖洗質量。
7.變換瓶形，只需更換星輪及弧形板即可實現，操作簡單、方便。
8.設有完善的過載保護裝置，能有效保護機器及操作者的安全。
9.本機采用變頻調速電機，可方便地進行生產能力的適當調整。
10.主要電器元件、變頻器、光電開關、接近開關、電控閥門等均采用MITSUBISHI、OMRON、SCHNEIDER進口元件，以確保整機的優良性能。
11.控制系統具有水位自動控制、缺蓋檢測報警、沖瓶自停報警及班產量計數等功能。
12.氣路系統所有元件均采用臺灣AIRTAC產品。
技術參數：
型號 | XGF18-18-6 |
工位數 | 沖洗18 灌裝18 封蓋6 |
生產能力 | 3000-5000瓶/小時（500ml/PET瓶） |
氣源壓力 | 0.7MPa |
耗氣量 | 0.6-0.8m3/min |
沖瓶水壓力 | 0.2~0.25MPa |
沖瓶水耗量 | 1.0噸/小時 |
主電機功率 | 1.75kW |
整機功率 | 2.5KW |
外形尺寸 | 2300mm*1700mm*2500mm |
整機重量 | 2600kg |
