電爐型號和名稱：SSG-10-14升降式坩堝電阻爐

主要技術參數：

爐膛尺寸：          200×200×300mm長×寬×高

額定溫度：         1400℃

額定功率：         10 kw

額定電壓：         380V/3相

空爐升溫時間：     ≤90min

加熱元件：         硅碳棒

熱電偶:             鉑銠-鉑（S）

結構簡介

    本電阻爐爐殼采用**鋼板及型鋼冷作焊接制成，加熱主體與控制系統一體化設計，為使?fàn)t外表面溫度更低更安全，加熱主體設計為雙層隔熱結構。

    電爐的內爐襯選用高溫陶瓷纖維組塊，保溫層選用陶瓷纖維材料，電爐頂部中心開有φ60mm工作孔，并配有堵塞。

電爐的加熱元件選用硅碳棒,自上而下垂直分布在爐膛內側。測溫?zé)犭娕甲噪姞t側部插入爐膛的適當位置。

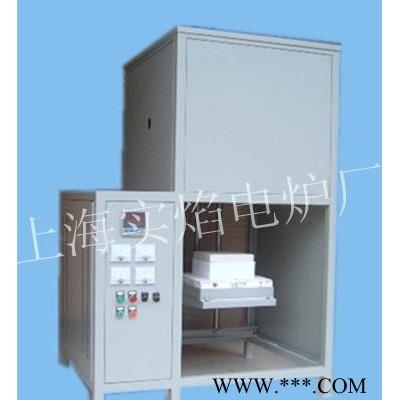

電爐主機下位裝有電動升降工作臺，取放坩堝更方便，更安全。

    配套使用的KSY-12-16溫度控制器置于主機旁側。

    控制面板置有溫控儀表、電流表、電壓表、電源開關等。

    電爐的溫度控制采用移相觸發可控硅控制線路，PID調節，配置50段可編程溫控儀表。
