電泳工藝流程簡(jiǎn)介

　　電泳工藝分為陽(yáng)極電泳和陰極電泳。若涂料粒子帶負(fù)電，工件為陽(yáng)極，涂料粒子在

　　電場(chǎng)力作用下在工件沉積成膜稱為陽(yáng)極電泳；反之，若涂料粒子帶正電，工件為陰極，涂

　　料粒子在工件上沉積成膜稱為陰極電泳。

　　陽(yáng)極電泳的特點(diǎn)是：原料價(jià)格便宜（一般比陰極電泳便宜50%）；設(shè)備較簡(jiǎn)單，投資少（一般比陰極電泳便宜30%）；技術(shù)要求較低；涂層耐蝕性能較陰極電泳差（約為陰極電泳壽命之1/4）。

　　陰極電泳涂層耐蝕性高的原因是：工件是陰極，不發(fā)生陽(yáng)極溶解，工件表面及磷化膜

　　不破壞；電泳涂料（一般為含氮樹(shù)脂）對(duì)金屬有保護(hù)作用，且所用漆價(jià)高**。

　　陽(yáng)極電泳一般工藝流程為：

　　工件前處理（除油→熱水洗→除銹→冷水洗→磷化→熱水洗→鈍化）→陽(yáng)極電泳→工件后處理（清水洗→烘干）。

1、除油。溶液一般為熱堿性化學(xué)除油液，溫度為60℃（蒸汽加熱），時(shí)間為20min左

　　右。

2、熱水洗。溫度60℃（蒸汽加熱），時(shí)間2min。

3、除銹。用H2SO4或HCl ，例如用鹽酸除銹液，HCl總酸度≥43點(diǎn)；游離酸度＞41點(diǎn)；加清洗劑1.5%；室溫下洗10～20min。

4、冷水洗。流動(dòng)中冷水洗1min。

5、磷化。用中溫磷化（60℃時(shí)磷化10min），磷化液可用市售成品。

　　上述工序亦可用噴砂→水洗代替。

6、鈍化。用與磷化液配套的藥品（由出售磷化液廠家提供），室溫下1～2min即可。

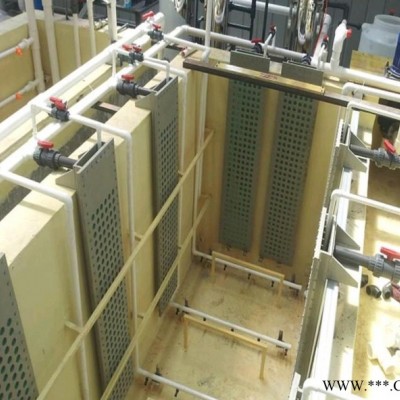

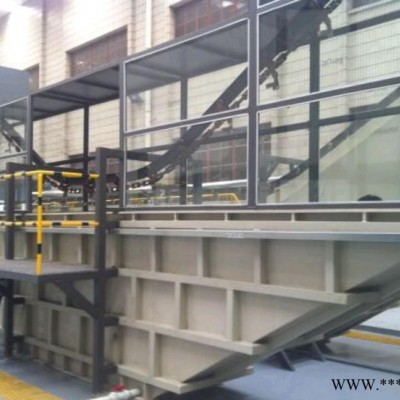

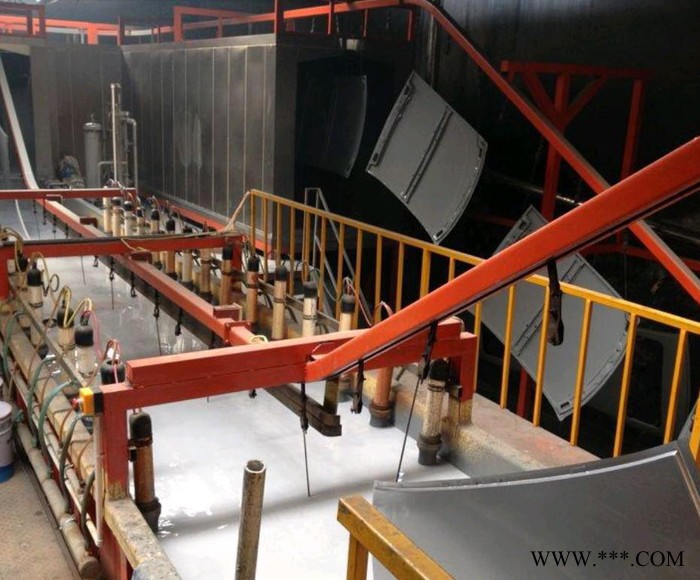

7、陽(yáng)極電泳。電解液成分：H08-1黑色電泳漆，固體分質(zhì)量分?jǐn)?shù)9%～12%，蒸餾水質(zhì)量分?jǐn)?shù)88%～91%。電壓：（70±10）V；時(shí)間：2～2.5min；漆液溫度：15～35℃；漆液PH 值：8～8.5。注意工件出入槽要斷電。電泳過(guò)程中電流隨漆膜增厚會(huì)逐步下降。

8、清水洗。流動(dòng)冷水中洗。

9、烘干。在烘箱中于（165±5）℃溫度下烘40～60min即可。
