加工定制	是
功率	12（kw）
外形尺寸	XSG-1600（mm）
水分蒸發量	1600（kg/h）
進風量	XSG-1600（m3/h）
產地	浙江
風量	330m3/h
規格	XSG-1600
加熱方式	對流式
類型	立式
實際功率	34
適用物料	陶瓷類
水份蒸發量	58-73kg/h
占地面積	27㎡
主機內徑	400mm
最大高度	4.6m
干燥介質	空氣
品牌	力馬干燥
型號	XSG-1600

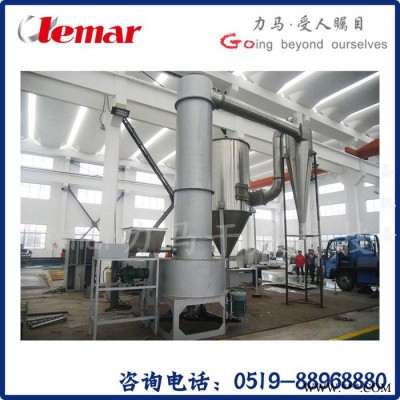

氫氧化鋁、氫氧化鐵閃蒸干燥機XSG-14

整套閃蒸干燥系統，包括進料系統、干燥主體、供熱設備、出料設備、收塵設備、排氣筒、PLC控制系統（預留DCS接口）等。

要求

介質情況：鐵鋁渣，主要成分為氫氧化鋁、氫氧化鐵等，含水~70%，溫度~65℃，徹底烘干后平均粒徑小于10um，常壓，液相介質含**，pH~6.0，物料粘性較大，有部分塊狀存在，**大5cm。

操作情況：

運行狀態：連續運行。設計壽命20年。要求設備可實現無人值守運行。

使用環境：室內布置，冬季室溫約16℃。

加熱熱源為0.6MPa飽和蒸汽，請考慮從室外抽新風。

2.3技術和性能要求：

處理量：處理能力：濕渣量5.7t/h，濕渣含水~70%，要求滿負荷運行時，干燥后平均含水不超過40%，局部波動5%以內，即干燥后的渣**高含水不超過45%。閃蒸機要求設計工作負荷波動范圍50-110%。

范圍描述：

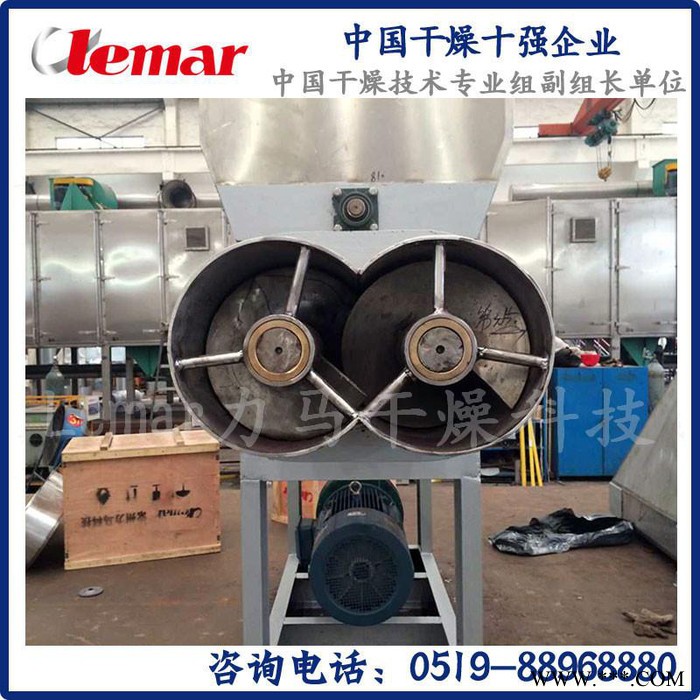

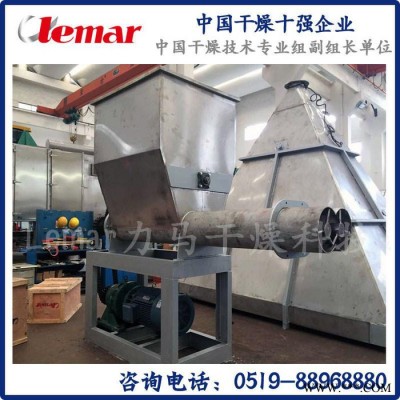

界區1：自受料倉接口處到進料系統，進料系統自帶打散系統，并自帶計量裝置，可手動及自動調整輸送量；進料口中心距閃蒸干燥配置區域中心線~6535mm；

界區2：物料收集接口處，經閃蒸干燥后的物料收集點不超過兩個，出料口高度>=1.5m；其中各物料收集口處均設置星型閥，下料過程可實現手動控制。

界區范圍見附圖。

設備自帶PLC控制系統，并預留DCS接口，所有操作可在中控室實現；

由于介質含**，在干燥過程中，隨著水分蒸發，局部**濃度會增加，在高溫狀態下腐蝕性會有所增強，請考慮過流部件防腐，建議材質304，請供貨商核實材料。

全套設備配置在寬8.5m長36m高13m的空間內，長度方向兩端已各預留6m通道。閃蒸干燥設備的配置要求見附件，供貨商需要滿足附圖所示的尺寸要求。

根據當地環保要求，廢氣粉塵小于10mg/Nm3, 除塵后煙氣溫度應高于露點溫度20℃，經處理的廢氣經排氣筒排大氣。

需考慮閃蒸塔下部積料的清理措施。

出料溫度≤80℃。

2.4其它：

全套設備配置在獨立的區域，需自行考慮檢修空間及操作空間、通道，樓梯等設施；

全套設備配置在主廠房內，要求選用靜音設備，噪音超過60dbA的需隔音處理；

能耗：每蒸發一噸水蒸汽消耗不超過2.5t。
