一、設備名稱

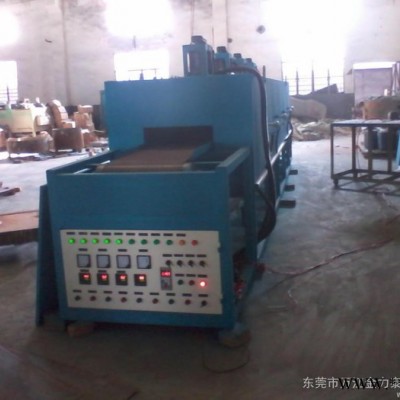

RCW3-30-4型網帶式彈簧回火爐

二、主要技術參數

1、額定電壓：三相380V、  頻率：50HZ 。

2、額定溫度：常溫∽450℃（可調）。

3、額定功率：30KW。

4、爐體工作尺寸：設備總長7000mm、進料端長800mm、加熱區5200mm出料區1000mm、網帶寬400mm、爐口高100mm。

6、溫控精度：±2℃；

7、加熱元件：采用不銹鋼高溫發熱管加熱。

8、接線方法： Y-Y-Y形接線方法。

9、傳動機構：電磁調速馬達控制網帶運行速度、速度范圍：50∽500mm.

10、設備重量：2000 KG。

三、爐體材料

1、進出料端支架及爐體外殼采用60×60方通和冷板折壓成型焊接制作，爐膛采用輕質耐火磚砌爐、發熱板安裝于爐膛的上下部位。

2、爐膛耐火磚與爐體外殼之間填充高溫陶瓷纖維材料保溫、保溫層厚200mm。

3、輸送網帶選用SUS304#不銹鋼雙人字網帶、網帶編絲絲徑1.6mm串絲絲徑2.0mm、兩側翻邊高15mm。

4、驅動機構采用AC馬達、雙極減速機、變頻器控制網帶運行；網帶速度快慢可調；馬達功率：2.2KW，變頻器選用臺灣愛德利品牌。

5、爐膛頂部安裝3臺高溫?zé)犸L(fēng)循環風機、風機功率0.37KW，風葉為高溫不銹鋼風葉。

四、電器控制

1、溫度控制采用3塊數顯智能溫控儀自動控溫加熱，具有PID自整定控制功能，加熱控制。

2、配有 3相工作電流、電壓顯示、漏電保護、超溫報警等功能。

3、加熱元件控制采用電子觸發3套SSR模塊控制、加熱功率大小可調、控溫精確。
