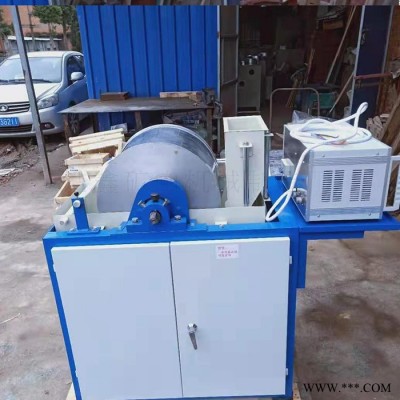

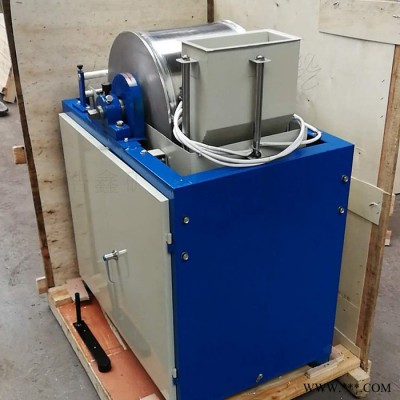

CRS型鼓形濕式弱磁選機主要應用于金屬選礦實驗室。它利用濕式方法對細粒強磁性礦石進行磁選，選別形式為順流式。XCRS型鼓形濕式弱磁選機體積小、重量輕，操作簡單、維護方便。該設備不宜進行帶有腐蝕性液體的選礦試驗。

1、磁鼓尺寸（mm）--------------------------------------------Φ400×300

2、磁鼓表面磁場強度（mT）-------------------------------125無級調整

3、磁鼓轉速（r/min）--------------------------------------------------------25

4、額定工作電流（A）--------------------------------------------------0-3.5

5、磁極線圈溫升（℃）---------------------------------------------------<100

6、 大給礦粒度（mm）---------------------------------------------------2.5

7、電源（V）-----------------------------------------------------------------380

頻率（HZ）--------------------------------------------------------------50

8、外形尺寸（長×寬× ）-------------------------------783×600×1200

9、總重量（kg）-------------------------------------------------------約250

CRS型鼓形濕式弱磁選機是由磁選機主體及鼓形電源兩部分所組成。磁選機主體主要包括：（1）機架（2）磁鼓（）3礦槽（4）噴水管（5）傳動裝置（6）給礦箱

鼓形電源為一單獨的硅橋式整流電源、其輸出是通過調壓器手柄進行調整的。

1、機架：由角鋼焊制，為整個機器的支承部分。

2、磁鼓：內裝有四個激磁線圈及磁鐵芯，并在其排礦側裝有一個沒有激磁線圈的附加磁極，以利于卸礦，這五個在磁極形成扇形固定在心軸上，心軸通過支軸承瓦固定在機架上，圓筒系用非磁性材料鋁及不銹鋼制成，扇形線圈的連接以造成在每磁極掌上磁場極性的交變、礦粒每通過一個磁極即翻轉達180度，在磁攪拌的作用下，可以改善磁性產品的質量。在心軸的一端，為方形的外伸結構，可以用手板，使磁鼓內磁極繞軸向旋轉，以適應不同礦種的選別需要。

3、傳動裝置：安裝在機架的底部一側，為了降低整機的重心，傳動部分由三項交流電動機及蝸輪、蝸桿變速箱所組成，變速箱的輸出通過鏈條傳動至磁鼓，帶動磁鼓旋轉（磁極是不隨之轉動的），磁鼓的轉速為恒轉速25轉/分，磁鼓旋轉力方向與給礦方向一致。

4、礦槽：

由鋁及不銹鋼板焊制而成，用螺絲固定在機架上；在礦槽的給礦側設有保持液面 度的溢留口，在排精礦槽下部設有接精礦嘴以便接礦。

5、噴水管：

安裝在機架上的一根帶孔銅管，與室內水源相接，用于磁鼓上精礦的沖洗；噴水角度可以通過旋轉噴水管進行調節。

6、給礦箱：

箱體由不銹鋼板焊接而成，其作用是保證給礦時的均勻性。

四、安裝、使用及維護

本機開箱后，可放在一般車間或實驗室平地上，先清理包裝油脂，檢查運輸途中緊固件及電器元件焊接處有無松動脫落，在考慮到與其它配套設備的檢查和維修言方便，同時也要考慮電源、自來水及廢水的排出。在接通三相四線制電源后，試開車，使磁筒沿紅色箭頭所示方向轉動，觀察各部分 常后即可使用。如發現磁筒轉達向相反，則可將傳動電機三根接線任意調換其中兩根即可。

（二）使用

1、接通電源，打開電源開關，此時有激磁電流輸出，電源指示燈亮。

2、打開運行開關，磁鼓按 常方向旋轉。

3、旋轉調整磁極的位置，使扇形磁極置所需位置，調整調壓器手柄，使輸出直流電流在所需值。（極限使用值為3.5A）

4、給礦并同時開啟噴水管。(水壓≮0.1Mpa)。

5、給礦完畢后，將運轉旋鈕開關置“斷”位置，使轉筒停止旋轉，關閉反沖水管及噴水管，然后排接尾礦。

6、排接精礦。

7、切斷激磁電源，斷磁。

8、再次沖洗尾礦槽，并把這二種產品合并為精礦產品。

9、操作完畢后，進行一次徹底沖洗；調壓器手柄歸零，切斷電源開關，再將整機電源切斷，一次試驗即告結束。

（三）維護：

1、使用前對設備轉動部分、電器元件等各處進行認真檢查，確信設備處于 常狀態，方可使用。

2、本設備連續工作時間不可超過3小時。

3、減速箱內潤滑劑每半年更換一次。

       4、設備使用權用過程中，若保險燒斷，必須先檢查有無短路才能更換；嚴禁使用不合格的保險管或用銅絲直接接通
